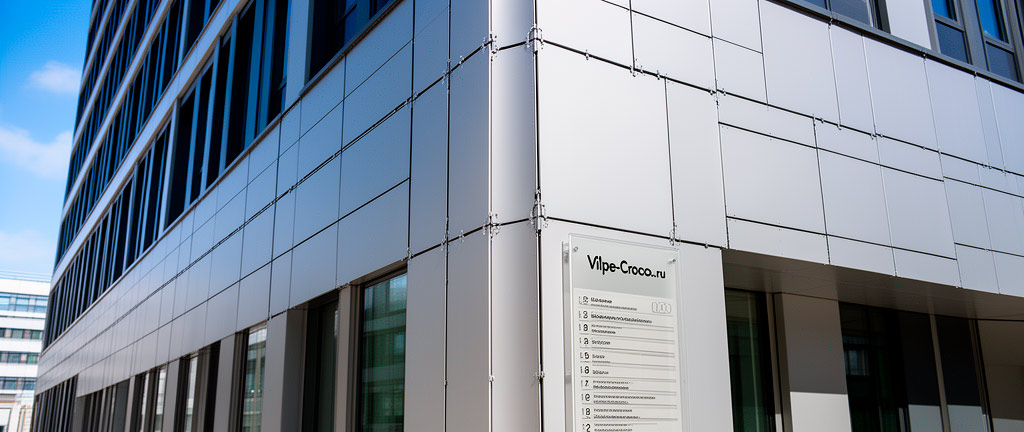

Крепёж для фасадных кассет: саморезы, заклёпки, кляммеры
Обсуждаемый вопрос
Какие типы крепежа применяются для монтажа металлических фасадных кассет (открытого и скрытого типа), как рассчитать несущую способность и обеспечить архитектурную выразительность фасада?
Краткий ответ
Для фасадных кассет открытого типа применяются самонарезающие винты 4,8–5,5 мм с окрашенной головкой (в цвет кассеты) и EPDM-шайбой. Для кассет скрытого крепления используются кляммеры из нержавеющей стали, фиксируемые к каркасу заклёпками или саморезами. Шаг крепежа: 300–500 мм по вертикали (в каждую направляющую). Ключевое требование — цвет головки винта должен точно соответствовать цвету кассеты (RAL).
Расширенный ответ
1. Типы фасадных кассет и соответствующий крепёж
| Тип кассеты | Способ крепления | Тип крепежа | Видимость крепежа |
|---|---|---|---|
| Открытая (видимый крепёж) | Самонарезающие винты в полку кассеты | Винт 4,8×25 с окрашенной головкой | Видимый |
| Полузакрытая | Винты в боковую полку + заклёпки | Винт 4,8 + заклёпка 4,0 | Частично видимый |
| Скрытая (кляммерная) | Кляммеры из нерж. стали | Заклёпка 4,0 или саморез 4,2 | Скрытый |
| Кассета-ламель | Защёлкивание в направляющие | Без крепежа (механическая фиксация) | Скрытый |
2. Расчёт количества крепежа для фасадных кассет
Количество винтов на 1 м² фасада: саморезов KLAe-fasadnoj-teploizoljacii”>фасадного крепежа
n = nв × nг
где:
- nв — количество винтов на одну кассету по вертикали (обычно 2–4 шт.);
- nг — количество кассет на 1 м² по горизонтали.
Для типовой кассеты 600 × 3000 мм: n = 3 × (1 / 0,6) = 5 шт./м².
3. Требования к цвету крепежа
Для фасадов с видимым крепежом цвет головки винта должен соответствовать цвету кассеты по шкале RAL с допуском ΔE ≤ 1,5. Методы окраски головки:
- Порошковая окраска: наиболее стойкая, широкая гамма RAL.
- Жидкая окраска (полиэфир): точное соответствие цвета, но меньшая стойкость к УФ.
- PVDF-покрытие: максимальная стойкость к УФ и атмосферным воздействиям, премиум-сегмент.
Заключение
Выбор крепежа для фасадных кассет определяется архитектурными требованиями: для видимого крепежа критично точное соответствие цвета, для скрытого — надёжность кляммерной системы. Применение некачественного крепежа с несоответствующим цветом приводит к появлению ржавых потёков и разнотона, что является одной из наиболее частых причин претензий к фасаду.
Нормативные документы
- СП 16.13330.2017 «Стальные конструкции» (СНиП II-23-81*)
- СП 20.13330.2016 «Нагрузки и воздействия» (СНиП 2.01.07-85*)
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки»
- ГОСТ 14918-80 «Сталь тонколистовая оцинкованная»
- ГОСТ 9.303-84 «Покрытия металлические и неметаллические неорганические»
- ГОСТ 10304-80 «Заклёпки. Общие технические условия»
- ГОСТ 33762-2016 «Крепления для кровельных мембран. Методы испытаний»
- ГОСТ 32484.1-2013 «Анкеры для строительства. Часть 1»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (СНиП 3.03.01-87)
- ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований»
- СП 17.13330.2017 «Кровли» (СНиП II-26-76)
- СП 131.13330.2018 «Строительная климатология» (СНиП 23-01-99*)
- ГОСТ 24045-2016 «Профили стальные листовые гнутые»
- ГОСТ 5632-2014 «Нержавеющие стали и сплавы коррозионно-стойкие»
